Samlet arbejdsbelastningsgrænse: definition, beregning og FMCSA-regler

What Is the Aggregate Working Load Limit?

En flatbed-chauffør, der antager, at to 5.000 lb-remme er nok til en 12.000 lb-maskine, er ved at mislykkes ved et vejsyn. Reglen for den samlede arbejdsbelastningsgrænse (AWLL) i 49 CFR Part 393 fungerer ikke på den måde: den samlede arbejdsbelastningsgrænse er summen af arbejdsbelastningsgrænserne for hver binding, der bruges til at sikre en last , og den sum skal mindst nå halvdelen af lastens vægt. For en last på 12.000 lb er den mindste samlede WLL 6.000 lb. Fordi en tiedown forankret fra køretøjet til lasten tæller med halvdelen af ​​dens markerede WLL mod denne sum, bidrager to 5.000 lb direkte tiedowns kun 5.000 lb - under kravet.

Den samme logik gælder på tværs af varetyper. eCFR-teksten for lastsikring siger f.eks., at den samlede arbejdsbelastningsgrænse for alle fastgørelser på en gruppe rør ikke må være mindre end halvdelen af ​​rørenes samlede vægt. 50 procent benchmark er det almindelige udgangspunkt for lastsikringsplanlægning i Nordamerika.

Arbejdsbelastningsgrænse, brudstyrke og surringskapacitet

Arbejdsbelastningsgrænsen er den maksimale kraft, en komponent kan blive udsat for ved normal drift. Det er den værdi, der er stemplet eller syet ind i etiketten, og det er antallet af regulatorer, der tæller. Brudstyrke er den kraft, hvormed komponenten svigter. Til bindinger af polyesterbånd designer producenterne almindeligvis til et forhold på 3:1: en rem med en brudstyrke på 30.000 lb er typisk markeret med en 10.000 lb WLL. I Europa anvender EN 12195-2 surringskapacitet (LC), markeret med daN, som spiller samme rolle som WLL.

Hold skelnen lige: Når en inspektør, en lasteplan eller et konnossement siger den samlede arbejdsbelastningsgrænse, tæller kun WLL- og LC-værdier. Brudstyrke er til ingeniørgennemgang, ikke til compliance aritmetik.

Sådan beregnes den samlede arbejdsbelastningsgrænse

Direkte bindinger tæller halvdelen; over-the-top tie-downs tæller fuldt ud

Trin-for-trin beregning

1. Registrer den faktiske vægt af den artikel, der skal sikres.
2. Læs den markerede WLL på hver tiedown-label; hvis en etiket mangler eller er ulæselig, tæl ikke denne binding med.
3. Klassificer hver binding som direkte (halv WLL) eller over-the-top (fuld WLL).
4. Sum de resulterende værdier for at opnå den samlede WLL.
5. Sammenlign summen med 50 % af lastvægten.

Eksempel: 12.000 lb last med to over-the-top 2-tommer skraldestropper, hver mærket 3.333 lb WLL, giver et samlet beløb på 6.666 lb - over minimumsniveauet på 6.000 lb. Genbrug de samme stropper som direkte bindinger, og aggregatet falder til 3.333 lb, fordi hver tæller til 1.666,5 lb. Hardwaren ændrede sig ikke; det gjorde ankerarrangementet.

FMCSA-minimumskrav: 50%-reglen, bindingsantal og vareregler

50% reglen

I henhold til 49 CFR 393.106(b) skal den samlede arbejdsbelastningsgrænse for bindinger på enhver godsartikel være mindst 50 % af den samlede vægt af den pågældende artikel. Dette er arbejdsnummeret bag hver belastningsplan i lastbilkørsel og transport .

Minimum antal bindinger

FMCSA sætter også et gulv på mængden: mindst én binding for en artikel på 5 fod eller derunder, der vejer 1.100 lb eller mindre, og mindst to for noget længere eller tungere. Antallet af bindinger skal også være nok til at opfylde det samlede WLL-krav. En tung maskine kan have brug for fire stropper, ikke fordi reglen siger fire, men fordi der kræves fire for at nå de 50 % samlede.

Varespecifikke regler

Specifikke lastklasser tilføjer deres egne krav. Rør, metalspoler, betonrør, køretøjer og tungt udstyr har alle dedikerede sektioner i 49 CFR Part 393. Rørreglen gentager for eksempel halvvægts benchmark, mens spoleregler kræver yderligere tilbageholdenhed mod fremadgående bevægelse og brug af friktion eller blokering. Tjek vareafsnittet, før du bygger lastplanen.

Fem almindelige fejl, der bryder den samlede WLL-matematik

• Tæller brudstyrke i stedet for WLL. En brudstyrke på 10.000 lb giver ikke et bidrag på 10.000 lb; en typisk 2-tommers rem bidrager med 3.333 lb.
• Behandler hver rem som en over-the-top rem. Direkte bindinger tæller halvdelen, og ankerpunkternes geometri afgør, hvilken regel der gælder.
• Holder stropper med slidte etiketter. Hvis WLL-mærkningen ikke kan læses, har tiedown ingen forsvarlig vurdering til inspektion eller til din egen sikkerhedsgennemgang.
• Ignorerer den svageste komponent. En 4.700 lb kæde på en 3.300 lb binder er en 3.300 lb samling, fordi den laveste WLL styrer.
• Blandingsenheder uden ombygning. 5.000 daN svarer groft til 11.000 lb, ikke 5.000 lb. Konverter hver vurdering til én enhed før summering.

Hvis en specifikation er uklar - lastvægten, bindingstypen eller ankerlayoutet - spørg producentens ingeniørteam direkte. At sende en lasteplan før køb er billigere end at forklare den efter en fejlagtig inspektion.

Valg af bindinger, der får den samlede matematik til at fungere

Den samlede WLL er ikke kun et compliance-koncept; for købere er det en købsspecifikation. At vælge markedsstandardprodukter med klare, permanente WLL-mærker gør matematikken forudsigelig fra første belastning.

Skraldestropper på det amerikanske marked

Flatbed-flåder, der kører under 49 CFR, arbejder med stropper, hvis WLL er markeret på etiketten. En 2-tommer enhed i amerikansk stil med en brudstyrke på 10.000 lb bærer typisk en WLL på 3.333 lb, og en over-the-top routing lader den fulde værdi tælle. For flåder, der bygger disse lastplaner, er vores 2-tommer 10.000 lb skraldestropper til lastsikring er bygget til gentagen spænding med tydelige mærkningsmærker.

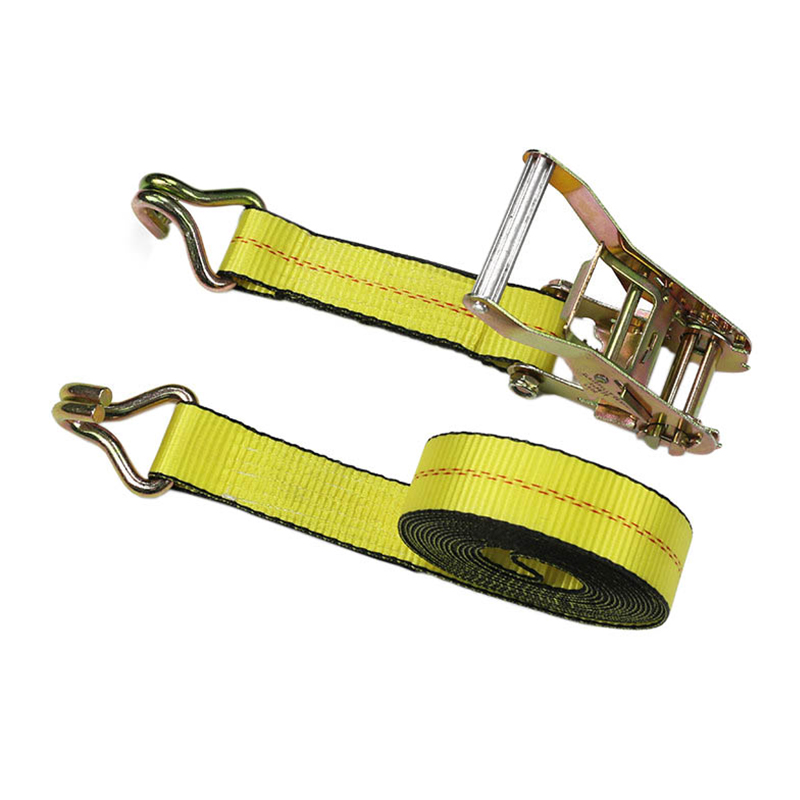

2 tommer 10000 lbs skraldestropper til effektive leverandører af lastsikring, firma Ningbo Force Auto Parts Co., Ltd er Kina ODM/OEM 2-tommer 10000lbs skraldestropper til effektiv lastsikringsleverandør og brugerdefineret... Se produkt →

EU-standard surringsstropper

Afsendere, der arbejder under EN 12195-2, læser surringskapacitet i daN. En 50 mm rem med en 5.000 daN LC bidrager med ca. 11.000 lbs tilbageholdenhed i et over-the-top surringsarrangement, hvorfor tungtransportflåder foretrækker brede surringsstropper. Den 50 mm 5 t tung transportsurringsrem er et praktisk eksempel på en høj-LC-samling med den nødvendige mærkning til EN-baseret dokumentation.

50mm 5t Heavy Duty Transport Truck Polyester Cargo Surring Load Bælte Leverandører, Ningbo Force Auto Parts Co., Ltd er Kina ODM/OEM 50mm 5t Heavy Duty Transport Truck Polyester Cargo Surring Load Belt leverandør og kundetilpasset... Se produkt →

Kæde og bindere

For læs, der kræver kæde, følger den samlede beregning den svageste komponent: kæden, krogen eller bindemidlet. En 5/16-tommer Grade 70 kæde har typisk en 4.700 lb WLL, og parring af den med et matchet bindemiddel bevarer denne værdi. Vores 5/16-tommer og 3/8-tommer skraldekædebind er designet til Grade 70 transportkæde, så samlingen WLL forbliver ensartet fra ende til anden. Den samme vurderingsdisciplin gælder i rigning og løfteapplikationer , hvor WLL-markeringer er grundlaget for enhver løfteplan.

Leverandørerne af 5/16' - 3/8' skraldekædebindere, firma - Ningbo Force Auto Par Ningbo Force Auto Parts Co., Ltd er Kina ODM/OEM 5/16' - 3/8' Ratchet Chain Binder leverandør og brugerdefineret virksomhed, for at sikre maksimal sikkerhed... Se produkt →
